BT40-65 Derece Atc-Magazine Pot

HDW BT40 65 derece magazin potu, CNC işleme merkezlerinde BT40 takım tutucuların otomatik takım değiştirme magazininde tutulması için kullanılan ATC parçasıdır. Uzun ızgara takviyeli gövdesi, arka bölümdeki yükseltilmiş bağlantı bloğu ve gövde doğrultusunda uzanan arka bağlantısı, fotoğrafla eşleştirmede dikkat çekici özellikleridir.

Teknik Özellikler

Benzer BT40 Potlardan Nasıl Ayırt Edilir?

HDW BT40 65 derece magazin potu için önce arka bağlantı bloğunun biçimini, delik konumlarını ve uzantısını karşılaştırın. Ardından gövde boyunu ve takım girişini inceleyin. Aynı BT40 standardı ve 65 derece kama açısı, farklı magazin potlarının birbirinin yerine kullanılabileceği anlamına gelmez.

Marka veya Derece Bilmeden Karşılaştırma

HDW BT40 65 derece magazin potu eşleştirmesi için eski parçanın takım girişini, iki yanını ve arka bağlantısını gösteren fotoğrafları CANCNC'ye iletin. Kama bölgesini ve bağlantı deliklerini yakın planda gösterin; varsa tezgah modelini ve parça üzerindeki yazıları da paylaşın.

Sipariş Öncesi Ölçü Kontrolü

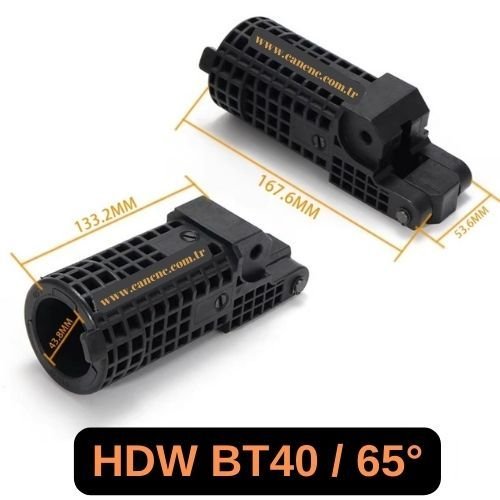

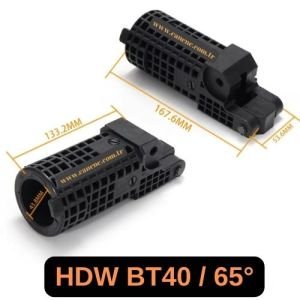

133,2 mm ve 167,6 mm farklı ölçüm noktalarına aittir; aynı uzunluğun iki alternatifi değildir. HDW BT40 65 derece magazin potu siparişinde ölçüleri görseldeki aynı noktalardan karşılaştırın. Fotoğraf benzerliğini bağlantı ölçüleri ve kama yerleşimiyle birlikte doğrulayın.
