Dejie BT40 75 derece magazin potu, CNC işleme merkezlerinde BT40 takım tutucuların otomatik takım değiştirme magazininde tutulması için kullanılan ATC parçasıdır. Izgara takviyeli siyah gövdesi, kısa yan bağlantı kolu ve uç bölümdeki makara, fotoğrafla ürün eşleştirmesinde incelenmesi gereken özellikleridir.

Teknik Özellikler

Ürün: Dejie BT40 75 derece magazin potu

Magazin markası / tipi: Dejie

Takım tutucu standardı: BT40

Kama açısı: 75°

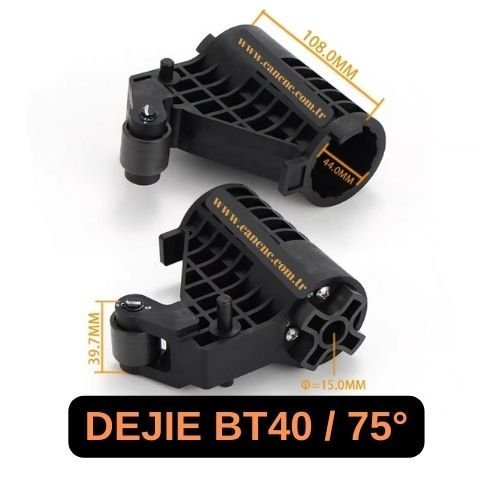

Görselde işaretli gövde boyu: Yaklaşık 108,0 mm

Takım giriş iç çapı: Yaklaşık 44,0 mm

Yan makaralı bağlantıda işaretli yükseklik: Yaklaşık 39,7 mm

Arka görünüşte işaretli delik çapı: Yaklaşık 15,0 mm

Gövde yapısı: Siyah, ızgara takviyeli

Bağlantı biçimi: Kısa yan kol ve makara

Gövdeyi ve Makaralı Bağlantıyı Birlikte Karşılaştırın

Dejie BT40 75 derece magazin potu seçiminde yalnızca 44 mm giriş çapına bakmayın. Yan kolun biçimini, makaranın gövdeye göre konumunu ve arka delik yerleşimini karşılaştırın. Dejie 65 derece modelinin görselinde de 44 mm giriş çapı bulunur; ağız ölçüsü tek başına modelleri ayırmaz.

Markasını veya Kama Açısını Bilmiyorsanız

Dejie BT40 75 derece magazin potu için mevcut parçanın takım girişini tam karşıdan, makaralı bağlantısını yandan ve arka yüzünü karşıdan fotoğraflayın. Parçayı fotoğraflar arasında gelişigüzel döndürmeden bağlantı yönünü anlaşılır tutun. Varsa üzerindeki işaretleri, tezgah modelini ve ölçülerinizi CANCNC'ye iletin.

Sipariş Öncesi Ölçü Kontrolü

Dejie BT40 75 derece magazin potu siparişinde ölçüleri görseldeki aynı başlangıç ve bitiş noktalarından alın. 39,7 mm yükseklik değerini makara çapıyla karıştırmayın. Fotoğraf benzerliği kesin montaj uyumluluğu göstermez; kama yerleşimi ve bağlantı ölçülerini birlikte doğrulayarak ürün seçimi desteği alabilirsiniz.
