Aimach BT40 65 derece magazin potu, CNC işleme merkezlerinde BT40 takım tutucuların otomatik takım değiştirme magazininde tutulması için kullanılan ATC parçasıdır. Izgara takviyeli silindirik gövdesi, ağız çevresindeki halka kanalları ve yana uzanan çift kulaklı bağlantısı, fotoğrafla eşleştirmede incelenebilecek özellikleridir.

Teknik Özellikler

Ürün: Aimach BT40 65 derece magazin potu

Magazin markası / tipi: Aimach

Takım tutucu standardı: BT40

Kama açısı: 65°

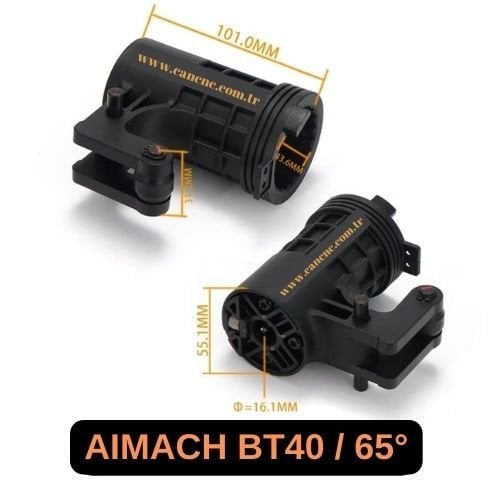

Görselde işaretli gövde boyu: Yaklaşık 101,0 mm

Takım giriş iç çapı: Yaklaşık 43,6 mm

Yan bağlantı bölümünde işaretli yükseklik: Yaklaşık 31,2 mm

Arka gövde yüzünde işaretli yükseklik: Yaklaşık 55,1 mm

Arka görünüşte işaretli çap: Yaklaşık 16,1 mm

Gövde yapısı: Siyah, silindirik ve ızgara takviyeli

Bağlantı biçimi: Yana uzanan çift kulaklı yapı

Yan Bağlantıyı Nasıl Karşılaştırabilirsiniz?

Aimach BT40 65 derece magazin potu seçiminde yan bağlantının iki paralel kulağını, aralarındaki açıklığı ve pim konumlarını birlikte inceleyin. Yalnızca gövde boyunun veya ağız çapının benzemesi yeterli değildir. Bağlantının gövdeye göre yönünü ve takım girişindeki kama yerleşimini de karşılaştırın.

Magazin Markasını veya Derecesini Bilmiyorsanız

Aimach BT40 65 derece magazin potu karşılaştırması için eski parçanın takım girişini önden, çift kulaklı bağlantısını yandan ve dairesel arka yüzünü karşıdan fotoğraflayın. İki kulak arasındaki boşluğu ve bağlantı uçlarını net gösterin. Varsa parça üzerindeki yazıları ve tezgah modelini de paylaşın.

Sipariş Öncesi Ölçü Kontrolü

Aimach BT40 65 derece magazin potu için ölçüleri ürün görselindeki aynı başlangıç ve bitiş noktalarından alın. Fotoğraflarınızı ve ölçülerinizi CANCNC'ye ileterek ürün seçimi desteği alabilirsiniz. Kesin uyumluluk için gövde biçimi, bağlantı ölçüleri ve kama yerleşimi birlikte doğrulanmalıdır.
