A90L-0001-0548/R / RT6925-0220W-B30F-S11 NMB Fanuc Spindle Motor Fanı

Fanuc Spindle Motorları İçin Orijinal NMB Soğutma Fanı (A90L-0001-0548/R / RT6925-0220W-B30F-S11)

Fanuc CNC sistemlerindeki spindle (iş mili) motorlarının termal kararlılığını sağlamak üzere üretilen orijinal NMB-MAT soğutma ünitesidir. Fanuc yedek parça kataloglarında A90L-0001-0548/R (veya #R), NMB-MAT üretici şemalarında ise RT6925-0220W-B30F-S11 referansıyla tanımlanır. Talaşlı imalat operasyonları sırasında spindle motor gövdesinde oluşan sıcaklığı tahliye ederek sistemin güvenli çalışma limitleri içinde kalmasını sağlar.

Spindle Soğutma Arızası Sahada Nasıl Tespit Edilir?
Fanuc iş mili motorlarında soğutma sisteminden kaynaklı arızalar genellikle şu belirtilerle raporlanır: İş mili motor gövdesinin olağandan fazla ısınması, CNC ekranında termal uyarı (overheat) alınması veya havalandırma fanından gelen mekanik rulman sesleri. Değiştirilmesi gereken parçanın RT6925-0220W-B30F-S11 olduğunu teyit etmek için aşağıdaki adımları izleyebilirsiniz:

• Tezgahın elektrik bağlantısını ana şalterden tamamen kesin ve Fanuc spindle motorunun havalandırma muhafazasını sökün.
• Motor bloğunu soğutan ana fanı yuvasından çıkarın. Bu fan, standart DC bağlantılardan farklı olarak 4 kablolu (3 faz + toprak) bir yapıya sahiptir.

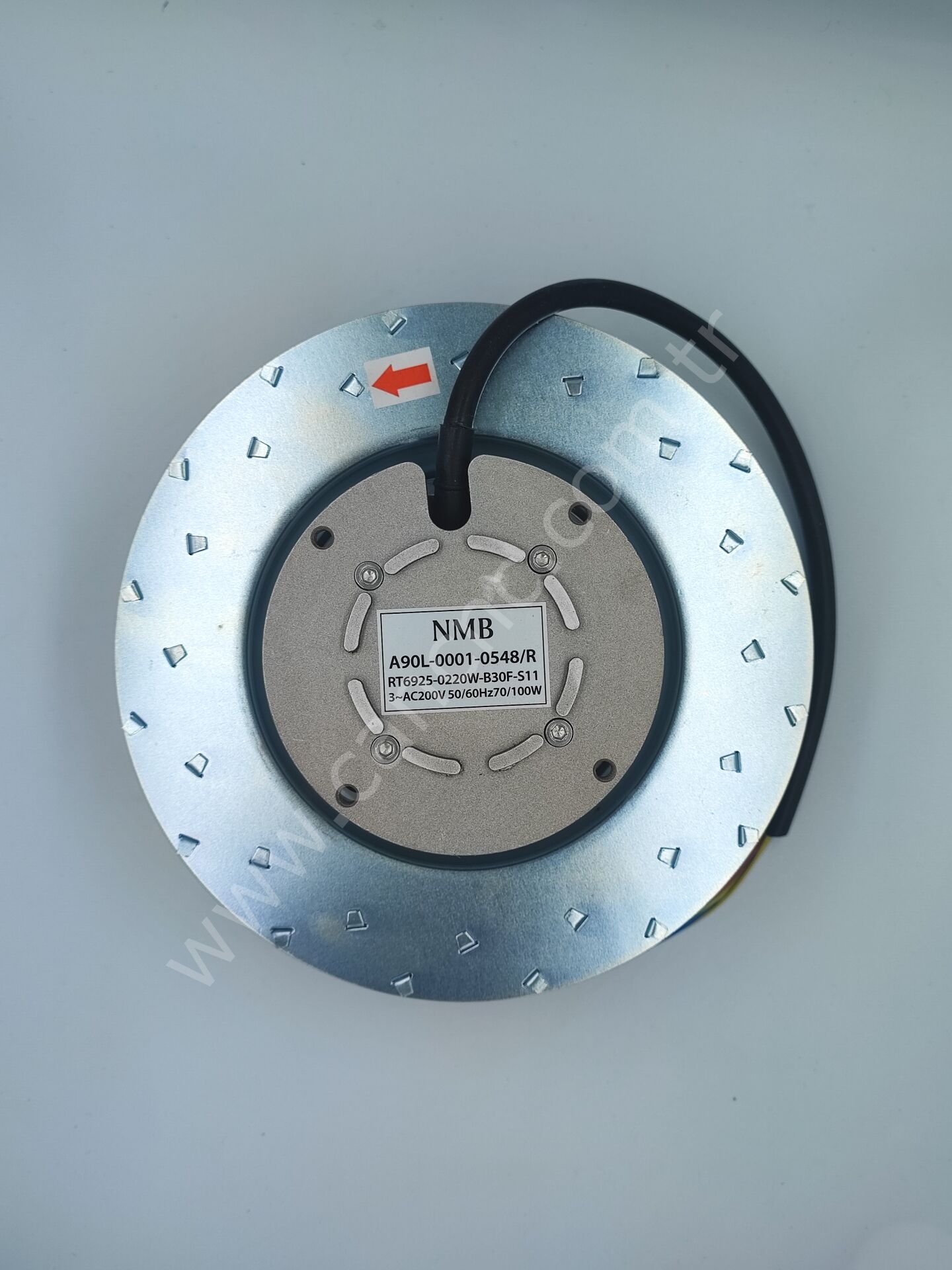

• Donanım gövdesindeki NMB-MAT etiketini kontrol edin. Ürün 175 mm çap ölçülerine ve 3 Faz AC 200V-220V (50/60Hz) çalışma gerilimine sahipse, sisteminizin ihtiyaç duyduğu orijinal parça A90L-0001-0548/R kodlu ünitedir.

Teknik Özellikler ve Fanuc Uyumluluğu:
Fanuc spindle motorlarının soğutma standartlarına göre Japonya'da imal edilen bu donanım, aşağıdaki teknik altyapıyı sunar:

• Elektriksel Bağlantı: 3 Fazlı AC 200V-220V şebeke gerilimi ile çalışır. 70W (50Hz) ile 100W (60Hz) arası güç tüketimi sergiler. Elektronik alarm veya devir algılama sensörü bulunmaz; doğrudan güç beslemesiyle (Fu / Fv / Fw) çalışır.
• Fiziksel Yapı: Endüstriyel işletme koşullarına dayanıklı olması amacıyla metal çerçeve ve ağır hizmet tipi rulmanlarla (Ball Bearing) desteklenmiştir. Yaklaşık 175x60 mm ebatlarındadır.
• OEM Uyumluluğu: A90L-0001-0548/R koduyla elektriksel ve fiziksel olarak birebir eşleşir. Mevcut vida bağlantılarına uyum sağlayarak doğrudan monte edilir.

Bakım ve Önlem:
Spindle fanlarının yatakları zamanla çalışma ortamındaki metal tozları ve nem sebebiyle kilitlenebilir veya devir kaybı yaşayabilir. İş mili motor sargılarının aşırı ısıdan zarar görmesini ve yüksek maliyetli bobinaj onarımlarını önlemek için, arızalı veya balans yapan fanların A90L-0001-0548/R (RT6925) orijinal ünitesi ile yenilenmesi önerilir. Ürünümüz aynı gün kargo avantajıyla sevk edilmektedir.
