A90L-0001-0515/R / RT6323-0220W-B30F-S03 NMB Fanuc Spindle Motor Fanı

Fanuc Spindle Motorları İçin Orijinal NMB Soğutma Fanı (A90L-0001-0515/R / RT6323-0220W-B30F-S03)

Fanuc CNC sistemlerindeki spindle (iş mili) motorlarının çalışma sıcaklıklarını dengede tutmak amacıyla üretilen orijinal NMB-MAT soğutma ünitesidir. Fanuc yedek parça kataloglarında A90L-0001-0515/R, NMB üretici referanslarında ise RT6323-0220W-B30F-S03 koduyla tanımlanır. Talaşlı imalat operasyonlarında motor gövdesinde oluşan ısıl yükü tahliye ederek sistemin termal koruma moduna geçmesini önler.

Spindle Soğutma Arızası Nasıl Tespit Edilir?
Fanuc iş mili motorlarındaki soğutma arızaları genellikle şu belirtilerle raporlanır: Motor sargılarının normalin üzerinde ısınması, soğutma fanının dönmemesi, mekanik rulman sesleri veya CNC ekranında termal (overheat) alarm alınması. İhtiyaç duyduğunuz parçanın RT6323-0220W-B30F-S03 olduğunu doğrulamak için aşağıdaki kontrol adımlarını izleyebilirsiniz:

• Tezgahın elektrik bağlantısını ana şalterden tamamen kesin ve Fanuc spindle motorunun arka/üst havalandırma kapağını sökün.
• Motor bloğunu soğutan ana fanı yuvasından çıkarın. Bu donanım, standart DC fanlardan farklı olarak 4 kablolu (3 faz + toprak) bir güç girişine sahiptir.

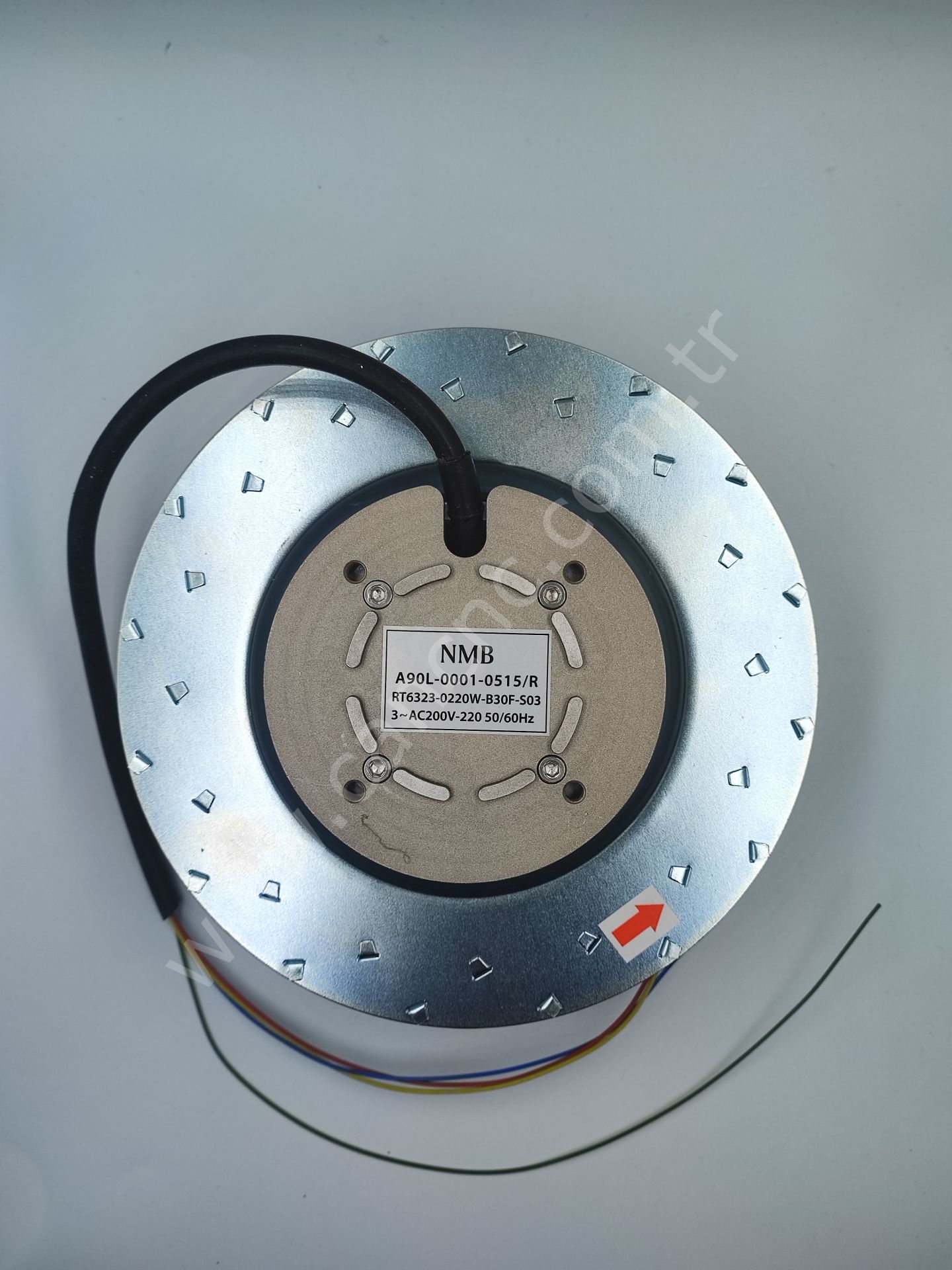

• Gövde üzerindeki NMB-MAT etiketini kontrol edin. Donanım 3 Faz AC 200V-220V (50/60Hz) gerilim ile çalışıyorsa ve üzerinde RT6323-0220W-B30F-S03 veya A90L-0001-0515/R kodu bulunuyorsa, doğru ürünü inceliyorsunuz.

Teknik Özellikler ve Fanuc Uyumluluğu:
Fanuc spindle motorlarının endüstriyel soğutma gereksinimlerine uygun olarak Japonya'da tasarlanan bu donanım, aşağıdaki teknik standartları barındırır:

• Elektriksel Bağlantı: 3 Fazlı AC 200V-220V şebeke gerilimi ile çalışır. Bağlantı yapısı 4 kablodan (Fu, Fv, Fw + Toprak) oluşur. Dahili bir devir sensörü veya alarm devresi barındırmaz; doğrudan güç beslemesiyle sabit devirde çalışır.
• Fiziksel Yapı: Endüstriyel ortam koşullarına (metal tozu, yağ buharı, mekanik titreşim) dayanıklı olması amacıyla metal çerçeveye ve çelik pervane yapısına sahiptir. Ağır hizmet tipi rulmanlarla (Ball Bearing) desteklenmiştir.
• OEM Uyumluluğu: A90L-0001-0515/R referansıyla donanımsal olarak birebir eşleşir. Motor üzerindeki bağlantı noktalarına ve vida yuvalarına modifikasyon gerektirmeden monte edilir.

Bakım ve Önlem:
Spindle fanlarının rulman yatakları zamanla çalışma ortamındaki partiküller nedeniyle kilitlenebilir veya dönüş devri düşebilir. İş mili motor sargılarının yüksek ısıdan zarar görmesini ve maliyetli onarım süreçlerini önlemek için, verimi düşen fanların A90L-0001-0515/R (RT6323) orijinal ünitesi ile değiştirilmesi tavsiye edilir. Ürünümüz stoktan aynı gün kargo avantajıyla sevk edilmektedir.
