A860-2109-T302 FANUC Spindle Encoder Position Coder

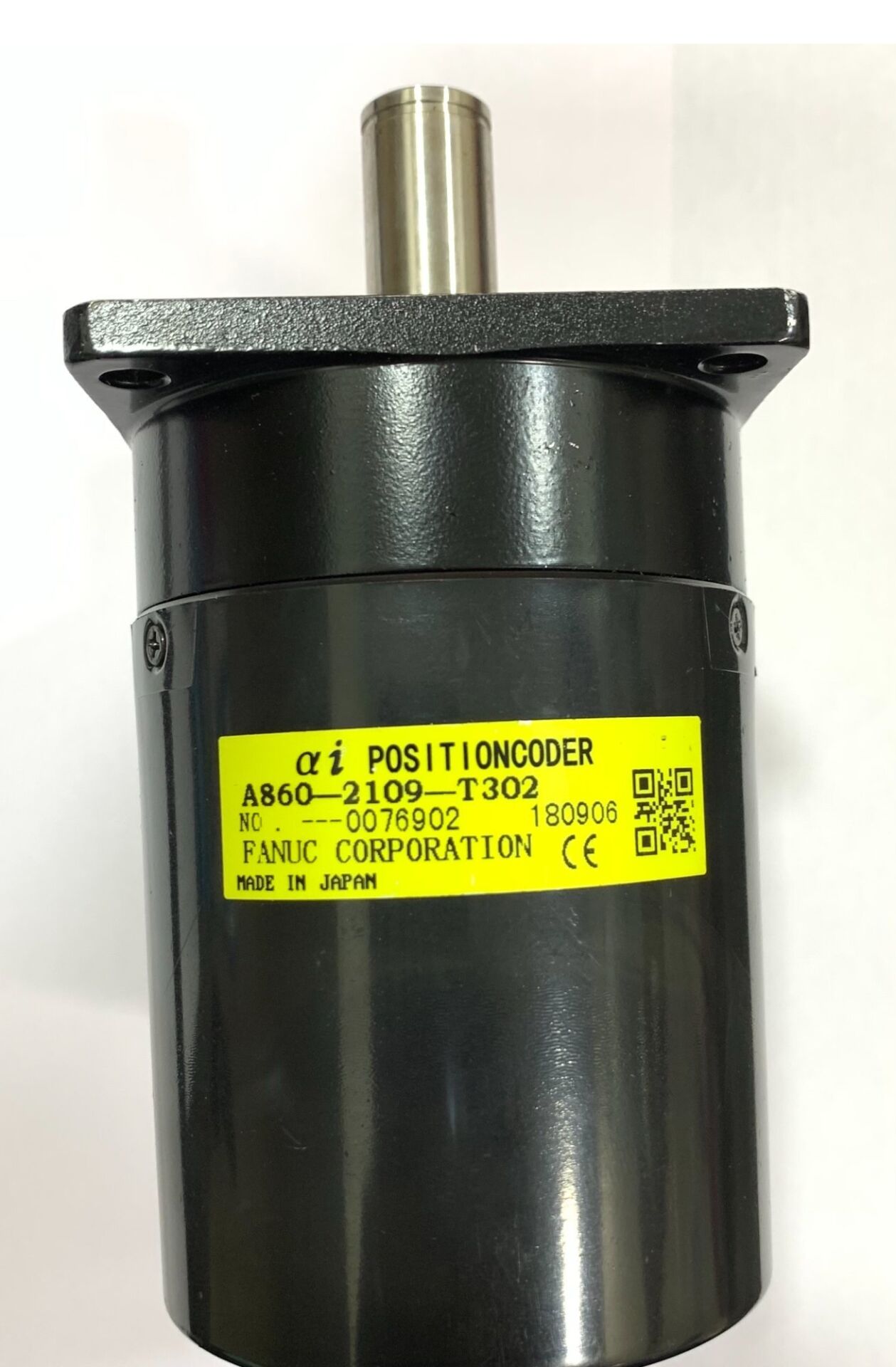

A860-2109-T302 FANUC Spindle Encoder – Harici Kasnak Encoderi
A860-2109-T302, FANUC Alpha i serisi harici spindle encoderidir. Kasnak encoderi ve Alpha i position coder olarak da bilinen bu model, spindle’ın dönüş ve açısal konum bilgisini kontrol sistemine iletir. Spindle oryantasyonu ve senkron işleme uygulamalarında kullanılan bir geri besleme elemanıdır.
Teknik özellikler
| Özellik | Değer |
|---|---|
| Ürün kodu | A860-2109-T302 |
| Mil çapı | 15 mm |
| Flanş ölçüsü | 68 × 68 mm kare |
| Merkezleme çapı | 50 mm |
| Pals sayısı | 1024 pals/tur |
| Tur referans sinyali | 1 pals/tur |
| Maksimum encoder hızı | 10.000 dev/dk |
| Besleme gerilimi | 5 V DC ±%5 |
Kullanım alanı
CNC torna ve işleme merkezlerinde harici spindle geri beslemesi için kullanılır. Kasnak ve kayış üzerinden aktarılan dönüş hareketini elektriksel sinyale dönüştürür. Ürettiği konum ve tur referans bilgisi, takım değişimi için spindle oryantasyonunda ve diş açma sırasında spindle ile eksen hareketinin senkronizasyonunda görev alır.
Encoder arızasında görülebilecek belirtiler
Encoderin geri besleme görevine bağlı olarak spindle’ın oryantasyon konumunu bulamaması, takım değişimi sırasında konumlama sorunu ve diş açma işleminde senkronizasyon hataları görülebilir.
FANUC Alpha i spindle sürücülerinde ilgili alarm örnekleri:
Alarm 27: Harici encoder geri besleme sinyalinin kesilmesi.
Alarm 42: Encoderin tur referans sinyalinin alınamaması.
Alarm 47: Encoderden alınan pals sayısının beklenen aralığın dışında olması.
A860-2109-T302 harici spindle encoder siparişinizi CANCNC üzerinden oluşturabilir, ürün hakkında satış desteği alabilirsiniz.
