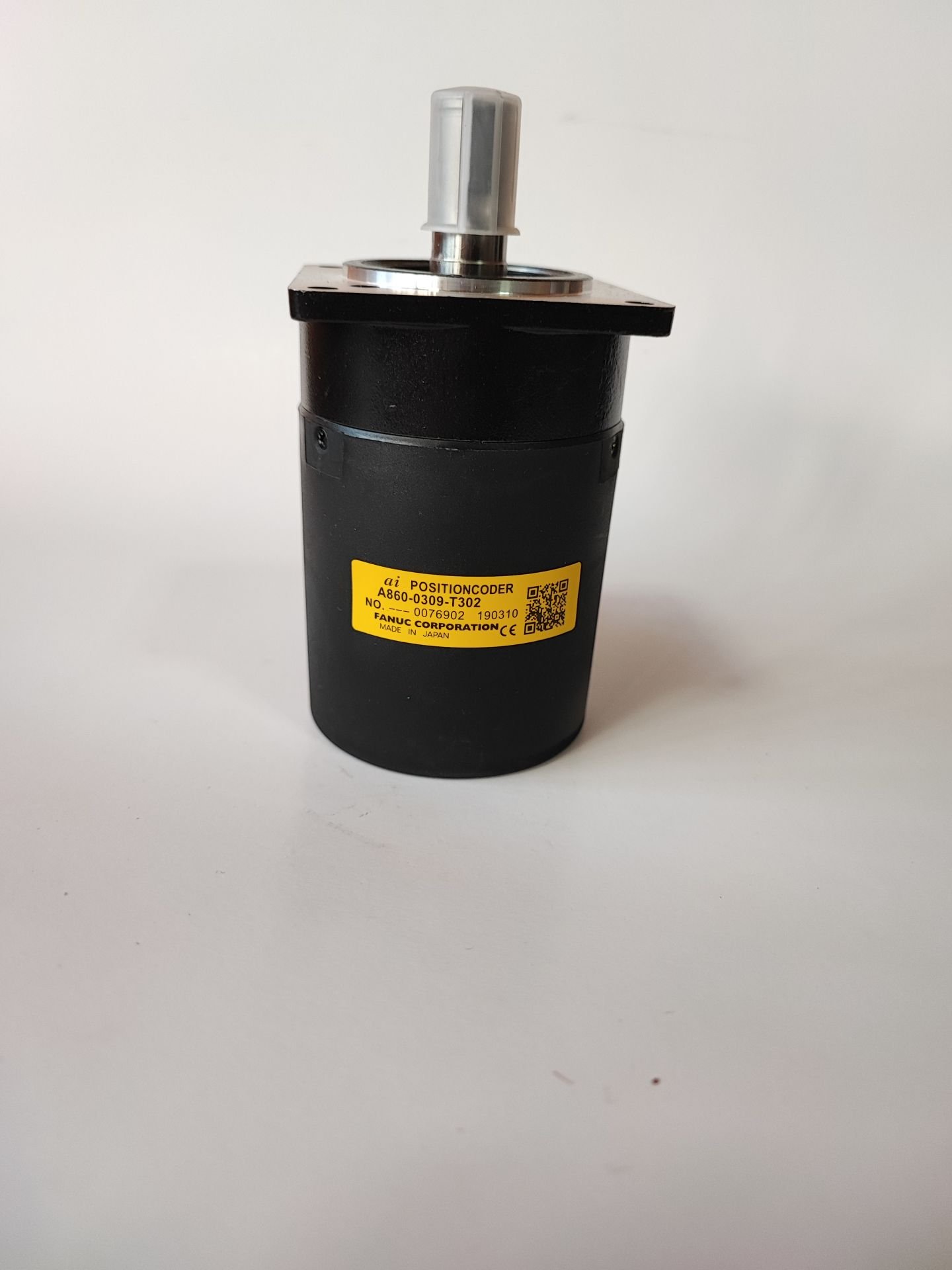

A860-0309-T302 FANUC Spindle Encoder Position Coder
A860-0309-T302 FANUC Spindle Encoder – Harici Kasnak Encoderi
A860-0309-T302, FANUC Alpha serisi spindle sistemlerinde kullanılan harici encoder modelidir. Piyasada kasnak encoderi ve spindle position coder olarak da bilinir. Spindle’ın dönüş ve konum bilgisini kontrol sistemine ileterek oryantasyon, diş açma ve rijit kılavuz çekme işlemlerinde geri besleme sağlar.
Teknik özellikler
| Özellik | Değer |
|---|---|
| Ürün kodu | A860-0309-T302 |
| Mil çapı | 15 mm |
| Flanş ölçüsü | 68 × 68 mm kare |
| Merkezleme çapı | 50 mm |
| Pals sayısı | 1024 pals/tur |
| Tur referans sinyali | 1 pals/tur |
| Maksimum encoder hızı | 10.000 dev/dk |
| Besleme gerilimi | 5 V DC ±%5 |
Kullanım alanı
CNC torna ve işleme merkezlerinde spindle hareketini takip eder. Kasnak ve kayış üzerinden hareket alan uygulamalarda kullanılır. Takım değişimi sırasında spindle’ın belirlenen açıda durması ve senkron işleme çevrimlerinin yürütülmesi için konum bilgisi üretir.
Encoder arızasında görülebilecek belirtiler
Encoderin konum geri besleme görevine bağlı olarak spindle oryantasyonunun tamamlanmaması, hedef konumda durma sorunları ve diş açma veya kılavuz çekme sırasında senkronizasyon hataları görülebilir.
FANUC Alpha spindle sürücülerinde ilgili alarm örnekleri:
Alarm 42: Encoderin tur referans sinyalinin alınamaması.
Alarm 47: Encoderden alınan pals sayısının beklenen aralığın dışında olması.
A860-0309-T302 spindle encoder siparişinizi CANCNC üzerinden oluşturabilir, ürün hakkında satış desteği alabilirsiniz.
