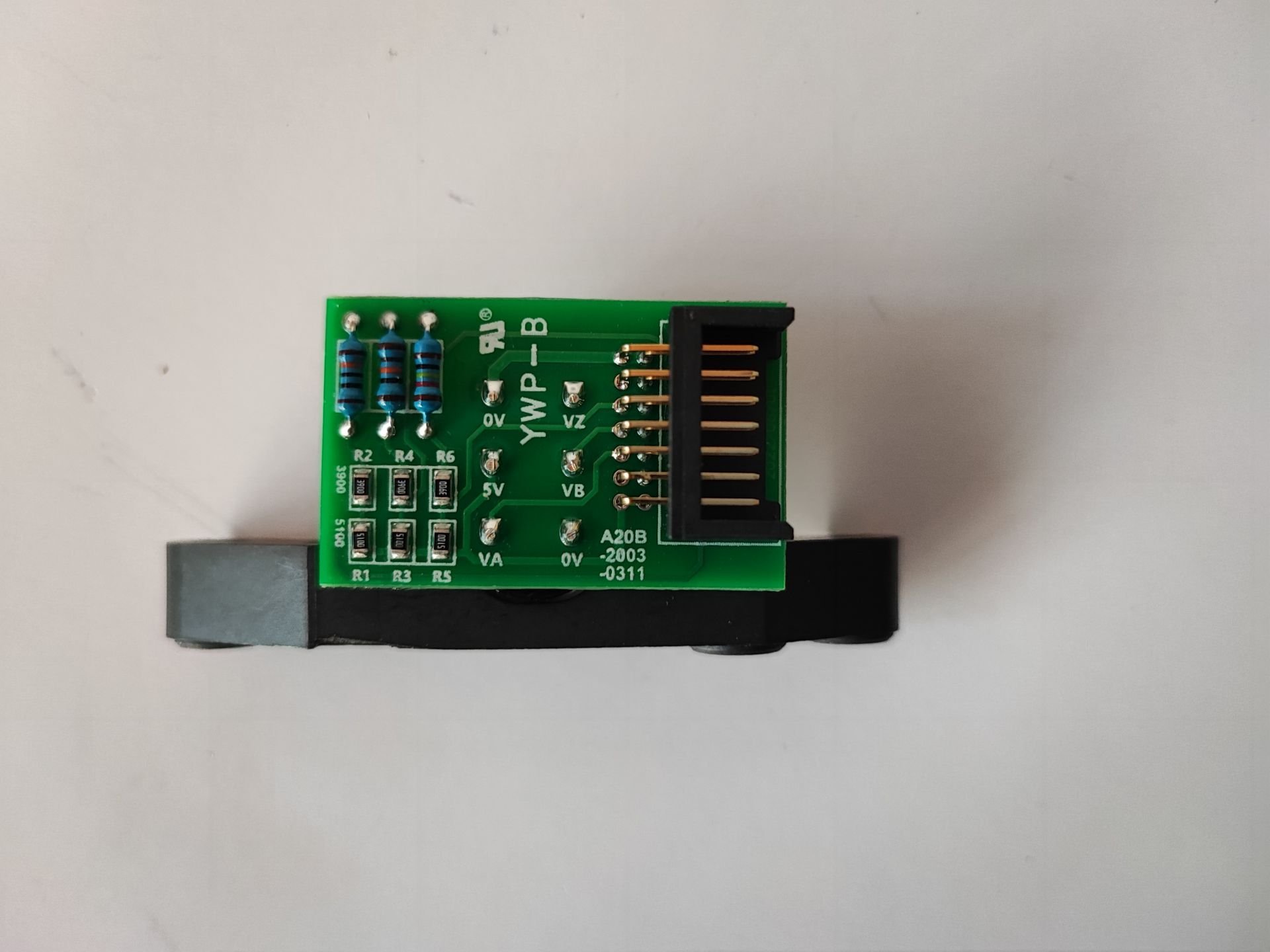

A20B-2003-0311 FANUC Spindle Encoder Devir Sensörü
A20B-2003-0311 FANUC Spindle Encoder – MZi Devir Sensörü
A20B-2003-0311, FANUC Alpha i spindle motorlarında kullanılan MZi tipi manyetik devir ve referans sensörüdür. Spindle motorunun dönüşünü temassız olarak algılar; A/B fazları üzerinden hız geri beslemesi, Z sinyali üzerinden her tur için referans bilgisi sağlar. Piyasada FANUC spindle encoder, spindle motor sensörü ve speedmeter olarak da aranır.
Teknik özellikler
| Özellik | Değer |
|---|---|
| Ürün kodu | A20B-2003-0311 |
| Sensör tipi | MZi tipi spindle motor sensörü |
| Algılama yöntemi | Temassız manyetik okuma |
| Besleme gerilimi | 5 V DC |
| Geri besleme sinyalleri | A/B fazları ve Z tur referansı |
| Referans sinyali | Her motor turunda bir referans |
| Kullanım alanı | MZi sensörlü FANUC Alpha i spindle motorları |
Spindle hız ve referans geri beslemesi
Motor üzerine monte edilen MZi sensör, sürücünün spindle devrini takip etmesini sağlar. Z tur referansı ise motorun açısal referansının belirlenmesinde ve spindle oryantasyonu için kullanılan geri beslemede görev alır.
Arıza belirtileri ve ilgili alarm kodları
Sensör arızalarında spindle devrinde dalgalanma, hız geri beslemesinin kesilmesi veya spindle oryantasyonunun tamamlanamaması görülebilir. FANUC Alpha i spindle sürücülerinde bu geri beslemeyle ilgili alarm örnekleri şunlardır:
Alarm 73: Motor sensöründen gelen geri besleme sinyalinin kesilmesi.
Alarm 82: Motor sensörünün bir tur referans sinyalinin algılanamaması.
Alarm 83: Motor sensörünün bir turdaki A/B pals sayısının beklenen aralığın dışında olması.
A20B-2003-0311 FANUC MZi spindle motor sensörü siparişinizi CANCNC üzerinden oluşturabilir, ürün hakkında satış desteği alabilirsiniz.
