A20B-2002-0310 FANUC Spindle Encoder – MZ Devir ve Referans Sensörü

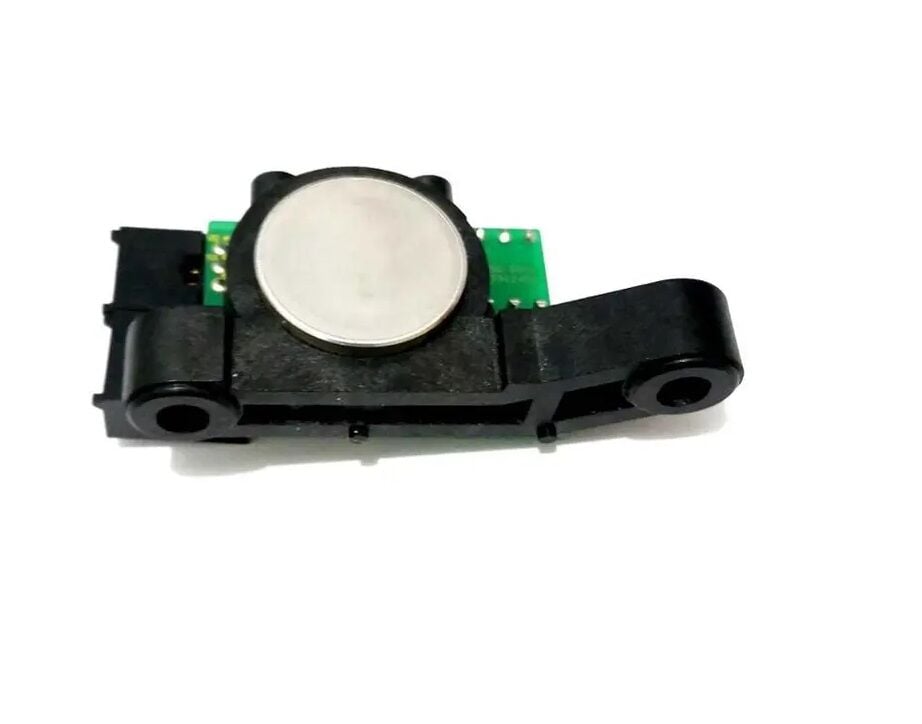

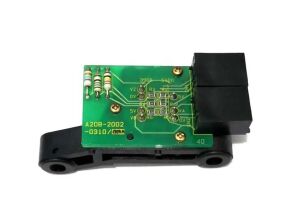

A20B-2002-0310, FANUC Alpha serisi spindle motorlarında hız ve açısal referans bilgisini sağlayan MZ tipi manyetik sensördür. Motor üzerindeki algılama dişlisinin dönüşünü okuyarak A/B geri besleme sinyallerini ve her turda bir Z referans sinyalini üretir. Spindle motorunun devir kontrolü ve oryantasyon işlemlerinde kullanılan bir geri besleme parçasıdır.
Teknik özellikler
| Özellik | Değer |
|---|---|
| Ürün kodu | A20B-2002-0310 |
| Sensör tipi | MZ tipi spindle motor sensörü |
| Algılama yöntemi | Temassız manyetik okuma |
| Besleme gerilimi | 5 V DC |
| Hız geri beslemesi | 90° faz farklı A/B analog sinyalleri |
| Tur referansı | Her motor turunda bir Z referans sinyali |
| Kullanım alanı | MZ sensör donanımlı FANUC Alpha serisi spindle motorları |
Spindle oryantasyonu ve senkron çalışma
MZ sensörün hız ve referans sinyalleri, takım değiştirme sırasında spindle'ın belirlenen açıda durdurulmasında kullanılır. Rijit kılavuz çekme uygulamalarında da spindle dönüşü ile eksen ilerlemesinin uyumlu yürütülmesi için gereken geri beslemeyi sağlar.
Arıza belirtileri ve alarm anlamları
Sensör sinyallerindeki bozulma; spindle oryantasyonunun tamamlanamaması, takım değiştirme konumunun bulunamaması veya devir takibinde kararsızlık şeklinde görülebilir. FANUC Alpha spindle sürücülerinde MZ geri beslemesiyle ilgili alarm örnekleri:
Alarm 41 – Referans konumu hatası: Bir tur referans sinyalinin beklenen açısal konumda algılanmaması.
Alarm 42 – Tur referansı eksik: Sensörün Z referans sinyalinin alınamaması.
Alarm 47 – Pals sayısı hatası: Bir tur boyunca sayılan A/B geri besleme palslarının beklenen aralığın dışında kalması.
A20B-2002-0310 FANUC MZ spindle sensörü için CANCNC üzerinden sipariş verebilir, ürün ve satın alma bilgilerini satış ekibimizden alabilirsiniz.
